2010曲线投影曲面问题

cengjili · 发表于 17-10-2009 10:45:10

2010曲线投影曲面问题
求2010曲线投影曲面方法，以前是可以用缠绕到面，现在用2010新的曲线投影到曲面，输出方式折叠到曲面不知道怎么用，曲面是可以选取，但是曲线怎么也选择不上，我要做的是在一个长方体长宽为1006*336高无所谓四角倒D=60的圆角，（需要在这个上绕上扁的很长很长的铜片，是发电机里面的东西）以前画好这个长方体以后再再外面建一个三维草图，再在旁边画一个稍微大一些的螺旋曲线用缠绕到面投影到长方体的侧面上用做扫略的路径扫略而成表示绕线，现在用2010就做不出来了，求高人教办法

boruei · 发表于 4-11-2009 10:35:46

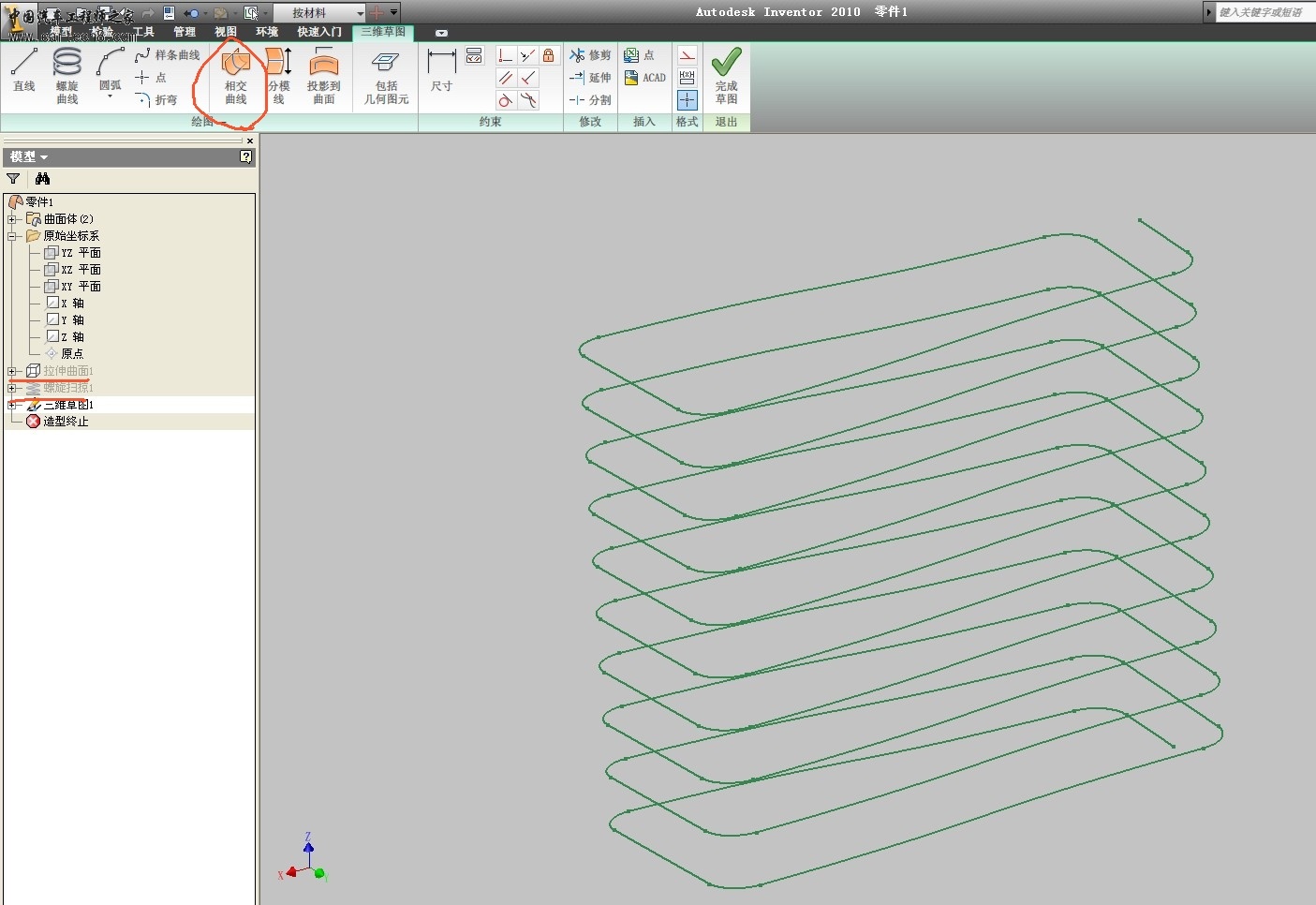

应该在拉伸的矩形曲面中心建立螺旋曲面，然后用三维草图中的曲线相交工具生成扫掠曲线就可以了
