汽车焊装夹具实例

zyfzyx · 发表于 16-5-2009 16:25:31

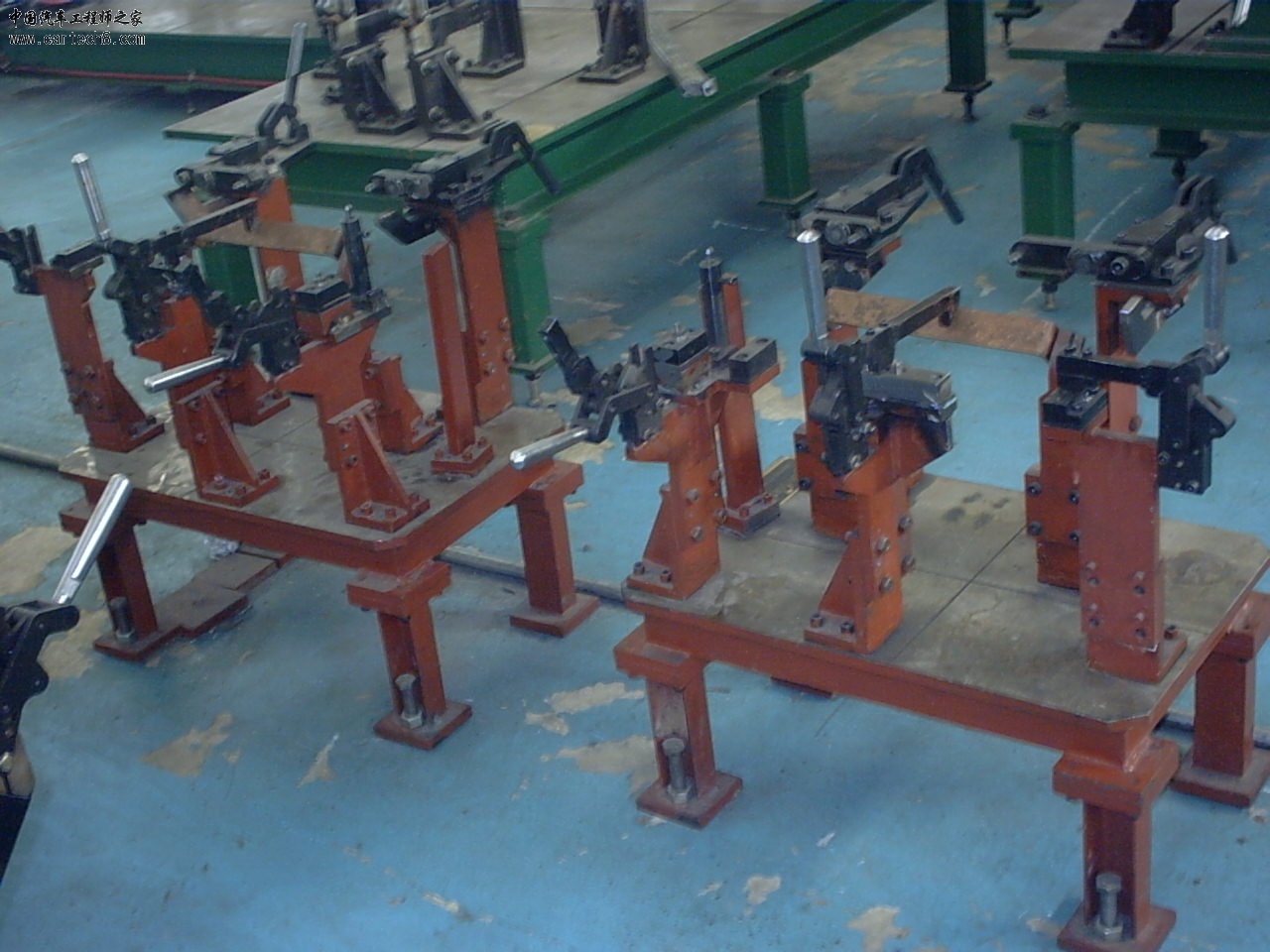

焊装夹具实例

qiang116 · 发表于 16-5-2009 17:07:12

啥夹具啊，就个图片，还手动的，太简单了

ZP426 · 发表于 18-5-2009 22:51:55

图片名字是A6，难道~~~A6是这么造出来的？

春天花会开 · 发表于 19-5-2009 18:10:09

是不是门铰链部分的呀

steven.peng · 发表于 20-5-2009 01:05:04

看过，实在有点简陋不过成本的优势是明显滴

top123 · 发表于 21-6-2009 11:53:58

全是夹钳？手动化

wangqf77 · 发表于 27-6-2009 16:15:41

手动的成本低啊，也还不错

hong225777 · 发表于 9-8-2009 17:18:02

夹具比较简单
看看定位就知道了
那应该是圆钢上面焊个定位销把
还全部手动的
上面还有块铜板

hong225777 · 发表于 10-8-2009 10:18:45

夹具简单，应该不是一批夹具，一批夹具不会分黄的和绿的，应统一
不过还是有优点的
绿色的平台还有个倒角

middleman · 发表于 12-8-2009 22:26:20

这种很常见，类似骨架的焊接，为了使焊接过程中工件不变形，都要用到这种定位工装。

追风逐月 · 发表于 24-8-2009 23:11:46

我想这个是小件CO2焊接夹具

独孤九剑 · 发表于 28-8-2009 15:47:06

这个夹具好象有点不如流,肯定是小野厂的,省钱,生产纲领不高的企业.

steven.peng · 发表于 1-9-2009 02:02:23

原帖由 追风逐月 于 24-8-2009 23:11 发表
我想这个是小件CO2焊接夹具

818，闲来也无事
说它是弧焊夹具，是因为点焊的夹具不会布局这么密，空间狭小，焊钳不好摆弄；也没有看见接地的东西，没有也不是不行，只是这每次焊接的可靠性得靠试个n次保证;没有瞅见点焊的装备...
说它是点焊夹具，是因为周边没有放置零件的迹象；也没有弧焊抽烟除尘用的的东东（不晓得顶上有没有）；再一个就是看起来像点焊夹具......
说它是固定点焊夹具或是螺柱焊、包边、拉铆、涂胶... 那是扯

说它不是夹具，是因为这个东东上没有保护的东西，居然没有一点点飞溅，干净的（灰尘不算）像是欧洲主机厂的装备 ......
越来越怀疑这些个夹具是在一家夹具制造厂家进行现场调试，不同颜色的夹具是不是代表不同客户厂家。

提几个意见：1、这些夹具的自动化程度基本上靠手，成本是降下来了，但是节拍势必不高，人体工程的评价不会高，工人同志会有意见滴；
2、夹具自身坐标系统有点落后，容易误事；
3、不知道这个夹具生产的零件是什么车系的，有可能是日系的，从夹具看对钢板间隙没有要求，压紧为止，焊接工艺要打些折扣；
4、定位块与支座之间的连接看上去只是螺栓连接，不是销钉与螺栓混合链接方式，夹具进度和重复性值得怀疑；
5、手动压头没有注意通过机械限位来限定压头的最大打开角度，某些压头在打开后，如果工人同志不注意，有可能夹到手；
6、夹具腿上的紧固螺栓旁边的为什么布局在凹槽内，紧固时不好操作；
7、压紧面四个边最好倒个角，防止误伤；
8、因为不知道这个夹具的具体功能，像那个压头带焊接的板件就不知道做什么用，如果也是压紧面，不知道该怎么调节；另外，这些夹具在定位面调节时某些地方没有注意与功能方向一致。

最后，实在忍不住想建议图片中的夹具厂家，将这些杵着的夹具改成带轮子的吧！

wuyy · 发表于 9-10-2009 14:39:45

看样子一定是样车的试制夹具。试制夹具没有必要作成气动夹紧的，除非你有很多的银子可以用~~~

wuyy · 发表于 12-10-2009 17:17:14

不能说手动的就做不出高质量的夹具，手动还是自动取决于实际的节拍需要~
