PROE4.0怎么在装配中将其中一个零件用线框显示而另一个零件又正常着色显示？

cengjili

PROE4.0怎么在装配中将其中一个零件用线框显示而另一个零件又正常着色显示？


大家明白我的意思吗？就是一个零件不着色，而另一个着色，方便检查干涉。

晓林

2.0的应该与4.0 的差不多吧。
步骤：
一。打开一个组件，点击“视图管理器”，如下图：

步骤一

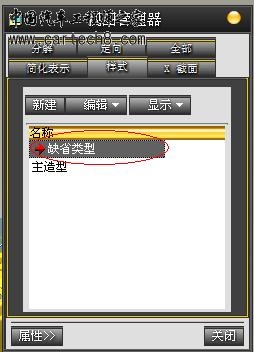

二。弹出“视图管理器”对话框，在“样式”工具夹下双击“缺省类型”，点击“关闭”关闭“视图管理器”，如下图：

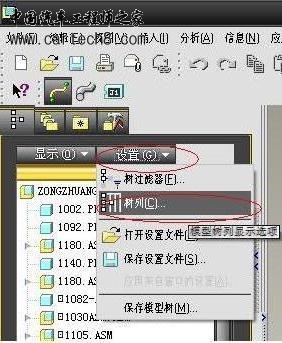

三。依次点击左侧模型树的“设置-树列”文件夹，如下图：

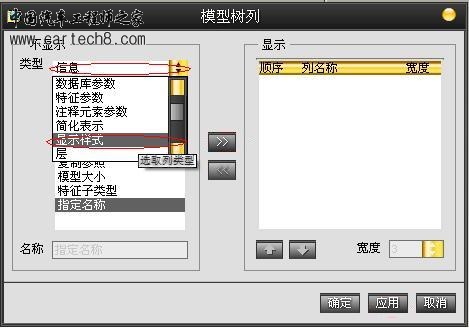

四。在弹出的“模型树列”对话框中，依次点击“类型-显示样式”，在“显示样式”中双击“DEFAULT”，如下图：

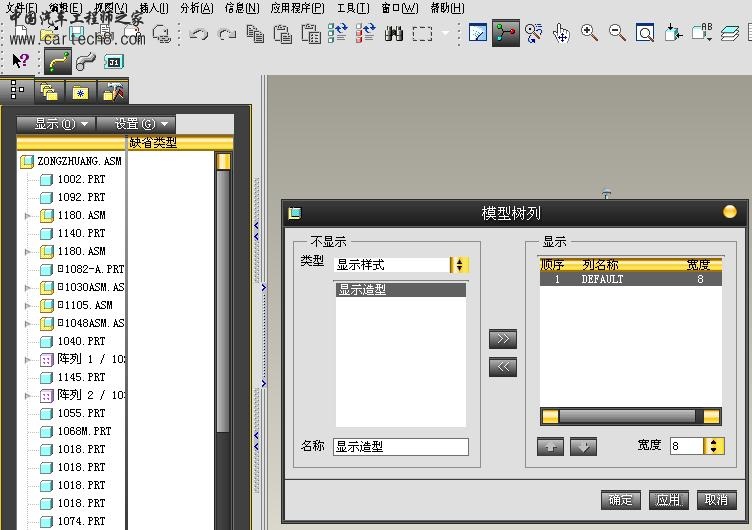

五。当双击“DEFAULT”后左侧模型树会出现下图的变化：

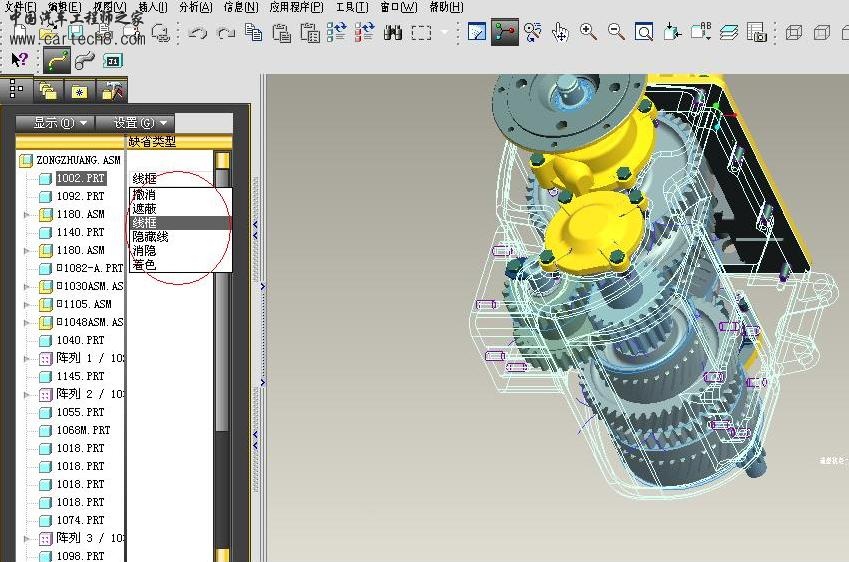

六。先单击要改变的零件，在右侧“缺省类型”相同位置单击会出现下拉菜单，选择其中的“线框”或其他。如下图：
取消的话，只要选择“撤销”，然后将第四步中“DEFAULT”取消，即点击“DEFAULT”，点击“《”这个按钮。即取消。

[ 本帖最后由 晓林 于 18-1-2009 21:49 编辑 ]

晓林

第一、二步一定要做，否则不会出现效果，而且要先进行设置。

龙行于天下

还没用过！好方法！真实活到老学到老啊！
