几种摩托车电路图

[复制链接]

zhl421

该用户从未签到
发表于 3-1-2009 17:24:48 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求，我们帮你找      招募汽车专业培训老师


154嘉陵JH250摩托车电路图.gif 024雅马哈TZR250R，RS摩托车电路图.gif

[ 本帖最后由 zhl421 于 3-1-2009 17:27 编辑 ]
大众维修群 通用维修群 五菱维修群 长安维修群 奇瑞维修群 吉利维修群 比亚迪维修群 上汽维修群
丰田维修群 本田维修群 日产维修群 现代维修群 雪铁龙维修群 卡车维修群 福特维修群 长城维修群
回复

使用道具 举报


zhl421

该用户从未签到
 楼主| 发表于 3-1-2009 17:28:10 | 显示全部楼层

摩托车电路图

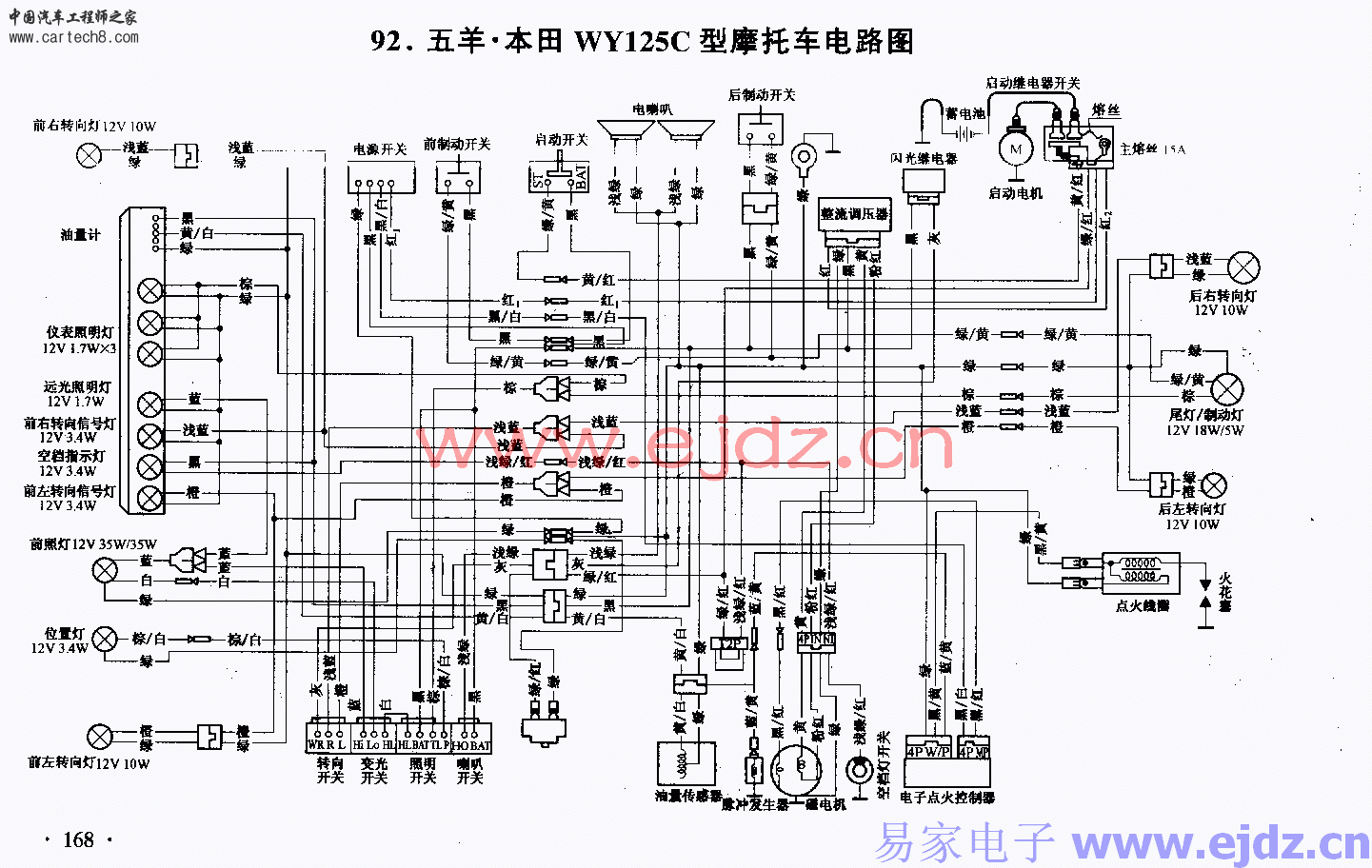

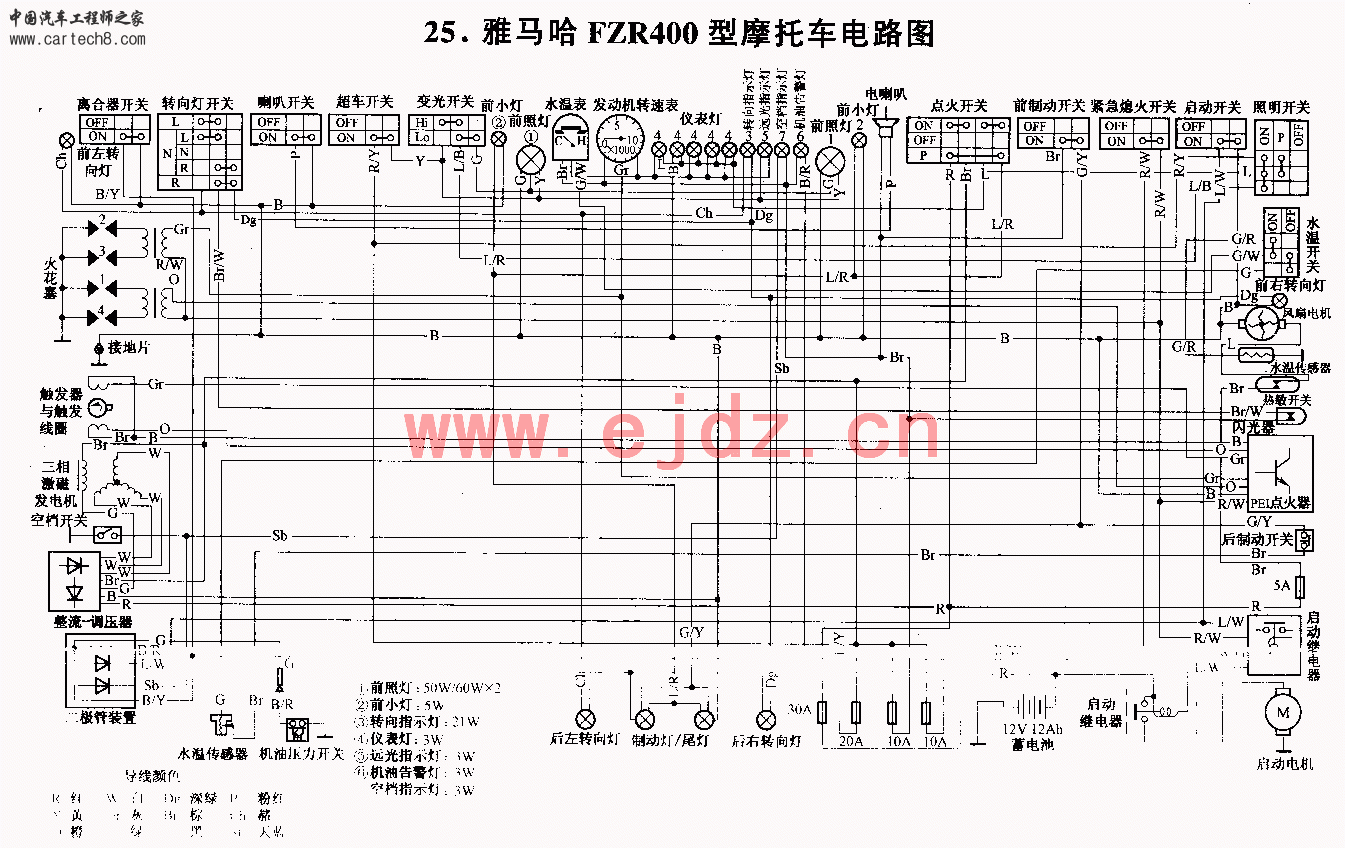

025雅马哈FZR400摩托车电路图.gif 154嘉陵JH250摩托车电路图.gif 092五羊本田WY125C摩托车电路图.gif

[ 本帖最后由 zhl421 于 3-1-2009 17:29 编辑 ]
回复 支持 反对

使用道具 举报


zhl421

该用户从未签到
 楼主| 发表于 3-1-2009 17:29:49 | 显示全部楼层
摩托车电路图
回复 支持 反对

使用道具 举报


poppy

该用户从未签到
发表于 15-2-2009 10:18:19 | 显示全部楼层
看看。。。。。
回复 支持 反对

使用道具 举报


hbsylmr

该用户从未签到
发表于 16-8-2009 08:07:56 | 显示全部楼层
我也来一个
回复 支持 反对

使用道具 举报


szl1987

该用户从未签到
发表于 17-3-2010 21:17:45 | 显示全部楼层
完全懵了~
回复 支持 反对

使用道具 举报


联发工作室

该用户从未签到
发表于 28-3-2010 16:52:52 | 显示全部楼层
好好，都是些好东西呢！！！
回复 支持 反对

使用道具 举报


五芒星

该用户从未签到
发表于 27-4-2010 21:18:07 | 显示全部楼层
有实物解说就更好了
回复 支持 反对

使用道具 举报


mirsaneipp

该用户从未签到
发表于 11-5-2010 14:30:49 | 显示全部楼层
可以下载吗？看不清楚
回复 支持 反对

使用道具 举报


神龙

该用户从未签到
发表于 10-11-2010 08:27:59 | 显示全部楼层
有些地方不够清楚，故意处理的吗？
回复 支持 反对

使用道具 举报


gxy000721

该用户从未签到
发表于 26-10-2012 16:15:20 | 显示全部楼层
电路图的不懂
回复 支持 反对

使用道具 举报


杰森

该用户从未签到
发表于 11-3-2013 16:21:20 | 显示全部楼层
好东西，大补药！！！
回复 支持 反对

使用道具 举报


渐渐忘记温柔

该用户从未签到
发表于 30-10-2013 21:22:50 | 显示全部楼层
摩托车电路不知道怎么学啊
回复 支持 反对

使用道具 举报


fukaro

该用户从未签到
发表于 18-11-2013 13:48:48 | 显示全部楼层
谢谢楼主无私分享
回复 支持 反对

使用道具 举报


chenzishiqi

该用户从未签到
发表于 1-4-2014 17:33:24 | 显示全部楼层
感谢楼主分享，学习了
