大连机车车辆有限公司是国家重点大型企业，主要制造多系列电力机车以及多系列柴油机等产品。新中国成立以来，公司经过六次大规模技术改造，逐步发展成为能够独立设计制造具有世界先进水平内燃机车的现代化企业。

2004年在试制大马力发动机的过程中，遇到了多项技术问题，其中包括润滑油管路振动超标、机油消耗超标等。这些问题如不能及时解决，将严重影响新型大马力发动机的上市时间，进而可能影响国家重点工程（进藏铁路项目）的进度，给整个公司的信誉带来恶劣的影响。


项目挑战

（1）机油泵及其油路系统是成熟的设计，沿用多年，传统的改进措施已近极致。
（2）产品样机测试阶段暴露缺陷。改进应尽可能缩小范围，避免对其他系统造成影响。

解决方案

应用Pro/Innovator软件对系统组件功能关系的深入分析和层层深入的问题追溯，发现高速流动的油产生了紊流现象，是系统振动的根本原因之一。

针对这一原因，应用TRIZ理论特有的矛盾分析和求解方法得到了分离油路的基本改进方向。之后，应用智能检索引擎，找到跨领域的实施方案——在油路中安装锥形管状油路减振片。

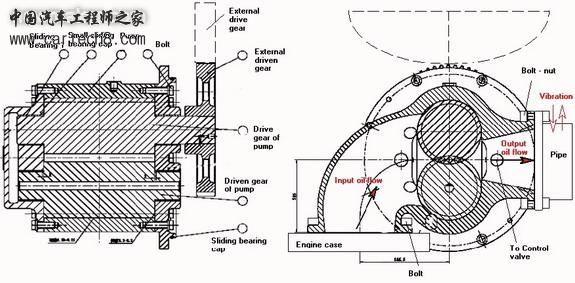

润滑油泵结构

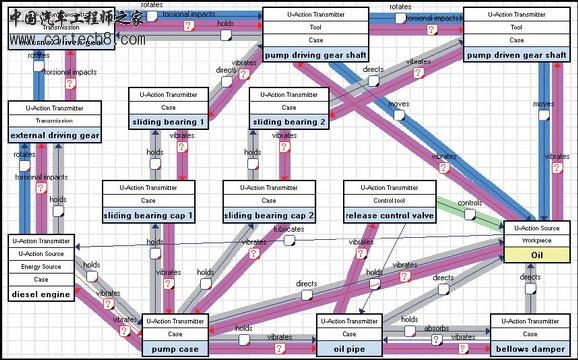

应用计算机辅助创新（CAI）进行系统分析

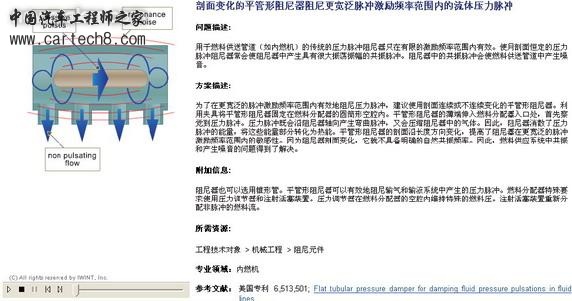

知识库“他山之石，可以攻玉”

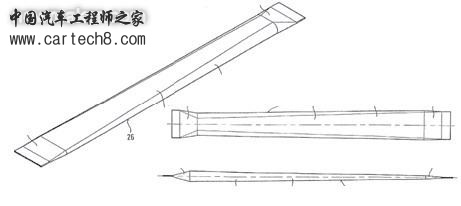

改进方案建议

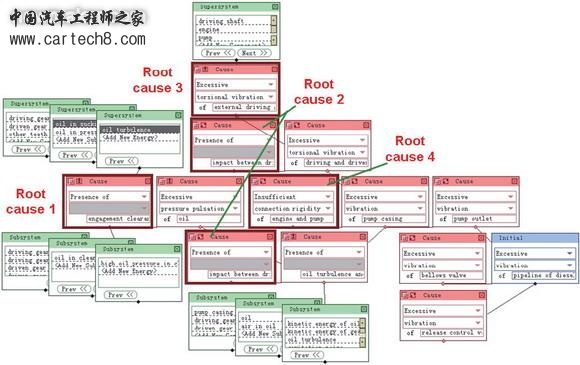

应用计算机辅助创新（CAI）进行问题分解

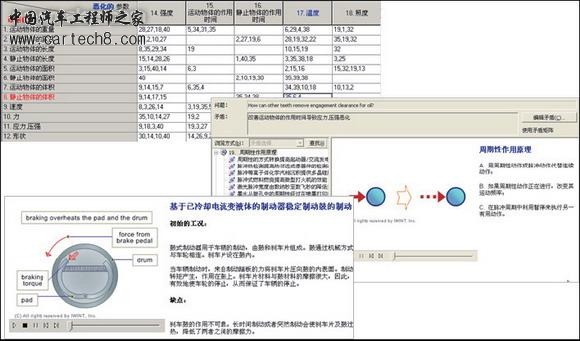

工程矛盾分析及解决导引

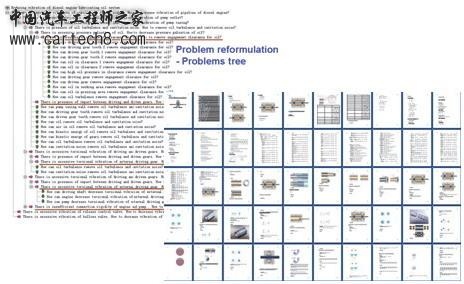

项目树及报告

用户价值

该方案经过试验，有效减少了润滑管路振动问题。以很小代价提升了发动机的整体性能。

通过应用Pro/Innovator软件对油路系统组件功能及其关系的分析，使工程技术人员从系统的高度分析问题，为突破既有产品的结构、原理，从而进行创新设计奠定了基础，是突破仿制，实现原创的重要指导思想。

通过对问题原因的追溯，找到了产生问题的本源，从而为问题的彻底解决创造了条件。对根本原因的资源分析，打开了用最小代价解决问题之门。

对问题的矛盾分析和求解是TRIZ理论的独有方法，是不折中解决问题的有效途径。

创新方案库是经过专家深入萃取的知识精华，辅以生动的动画，使非本专业的知识也能够易学易懂。

逻辑严谨的项目树和报告文档，记录了方案产生的全过程，成为企业知识传承的重要途径。

用户评价

通过应用Pro/Innovator软件对整个润滑油路系统的深入分析，找到了系统缺陷的关键环节，并通过跨行业知识的借鉴，得到了创新解决方案。

该软件在TRIZ理论和本体论方法的支撑下，将创新过程系统化、规范化，切实指导和支持工程技术人员的创新活动
