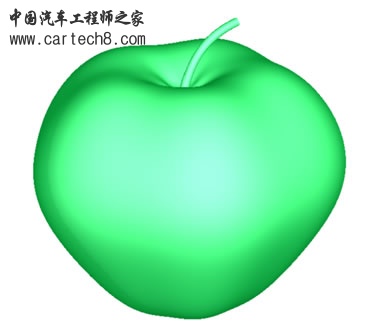

苹果的画法

[复制链接]

shajie007

该用户从未签到
发表于 6-9-2008 11:38:32 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求，我们帮你找      招募汽车专业培训老师


大众维修群 通用维修群 五菱维修群 长安维修群 奇瑞维修群 吉利维修群 比亚迪维修群 上汽维修群
丰田维修群 本田维修群 日产维修群 现代维修群 雪铁龙维修群 卡车维修群 福特维修群 长城维修群
回复

使用道具 举报


shajie007

该用户从未签到
 楼主| 发表于 6-9-2008 11:39:36 | 显示全部楼层

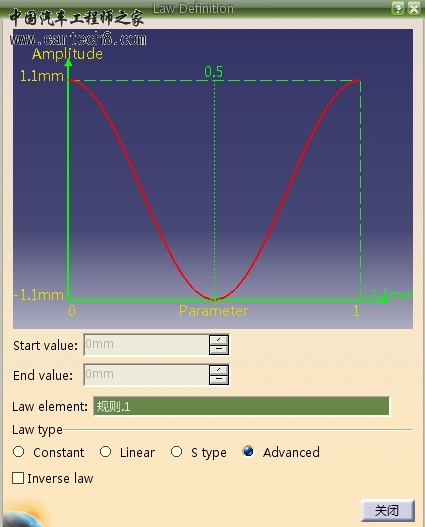

第一步:建立函数关系如下

最关键的一步

最关键的一步
回复 支持 反对

使用道具 举报


shajie007

该用户从未签到
 楼主| 发表于 6-9-2008 11:40:28 | 显示全部楼层

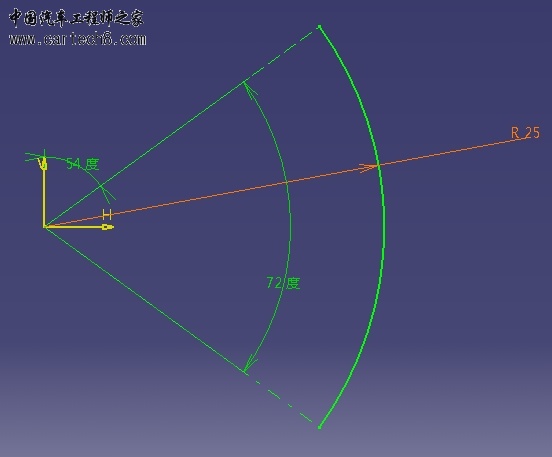

第二步:在XY平面上建立草图,约束如下
回复 支持 反对

使用道具 举报


shajie007

该用户从未签到
 楼主| 发表于 6-9-2008 11:41:20 | 显示全部楼层

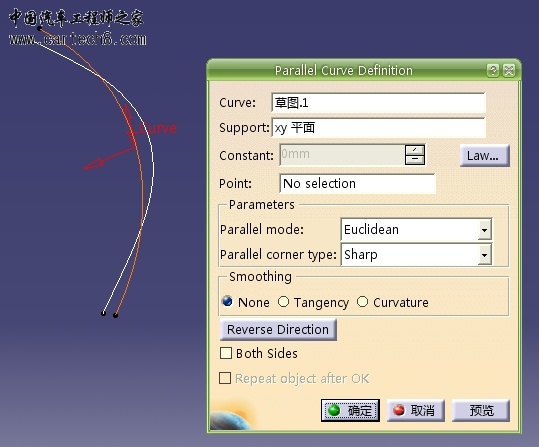

第三步: 建立平行线,使用第一步中的函数关系
回复 支持 反对

使用道具 举报


shajie007

该用户从未签到
 楼主| 发表于 6-9-2008 11:42:11 | 显示全部楼层
第四步:圆周阵列,合并曲线
回复 支持 反对

使用道具 举报


shajie007

该用户从未签到
 楼主| 发表于 6-9-2008 11:43:24 | 显示全部楼层

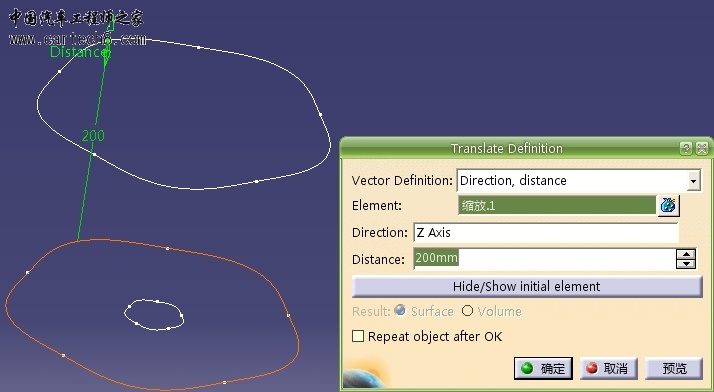

第五步: 比例放大

沿Z轴平移平移
回复 支持 反对

使用道具 举报


shajie007

该用户从未签到
 楼主| 发表于 6-9-2008 11:44:08 | 显示全部楼层

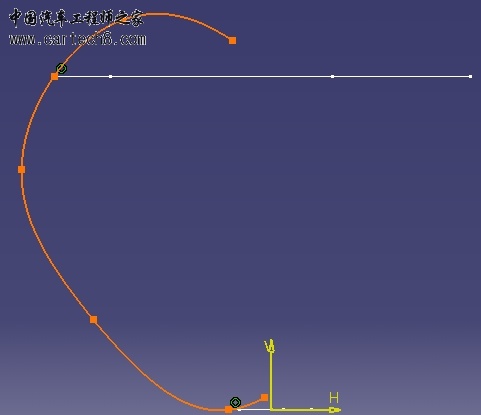

第六步:在XZ平面上建立草图
注: 图示两点要与之前的两条线做coincidence8

回复 支持 反对

使用道具 举报


shajie007

该用户从未签到
 楼主| 发表于 6-9-2008 11:44:54 | 显示全部楼层

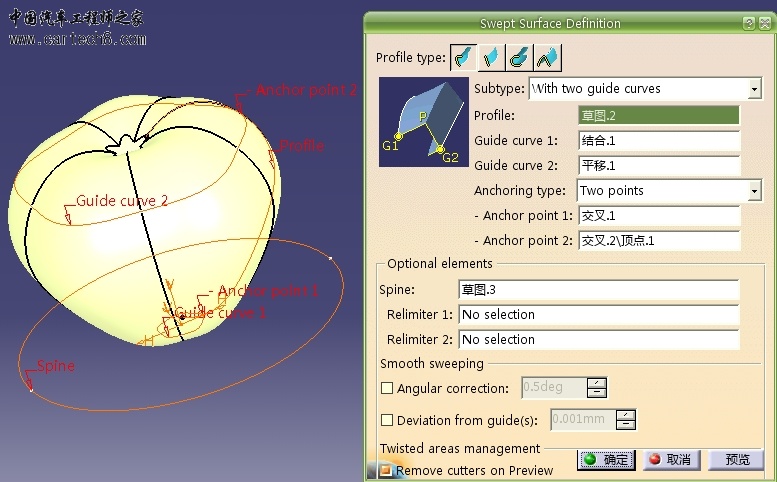

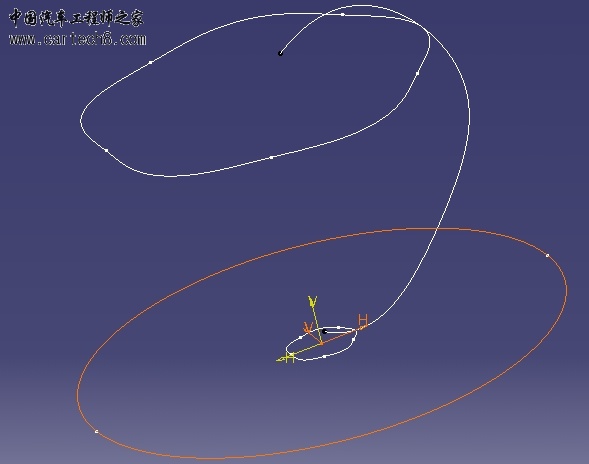

第七步: 在XY平面上建立草图, 在扫掠时用作spline

扫掠
回复 支持 反对

使用道具 举报


shajie007

该用户从未签到
 楼主| 发表于 6-9-2008 11:45:47 | 显示全部楼层

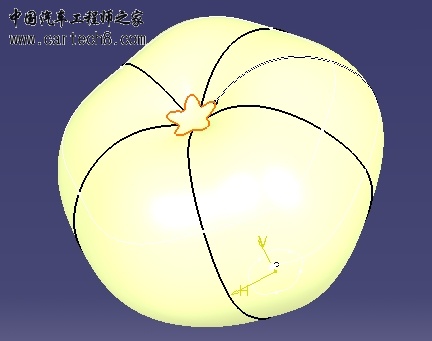

第八步:使用Fill命令补面
回复 支持 反对

使用道具 举报


shajie007

该用户从未签到
 楼主| 发表于 6-9-2008 11:46:32 | 显示全部楼层

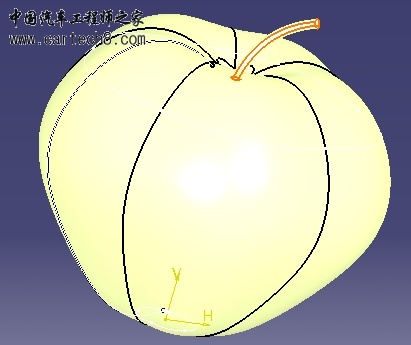

第九步: 用扫掠命令,长个梗
回复 支持 反对

使用道具 举报


shajie007

该用户从未签到
 楼主| 发表于 6-9-2008 14:27:29 | 显示全部楼层
最后一步: 合并所有面,然后进入part design模块,封闭面,完成!
回复 支持 反对

使用道具 举报


wolf06

该用户从未签到
发表于 11-11-2008 09:44:09 | 显示全部楼层
真是太棒了
回复 支持 反对

使用道具 举报


wangchy

该用户从未签到
发表于 13-11-2008 14:33:39 | 显示全部楼层
用关系式的好难搞。高人多出点教程吧，谢谢！
回复 支持 反对

使用道具 举报


luyunrong7

该用户从未签到
发表于 9-4-2009 12:01:31 | 显示全部楼层
咬一口，尝尝是什么滋味
回复 支持 反对

使用道具 举报


mushi1983

该用户从未签到
发表于 17-11-2010 17:18:48 | 显示全部楼层
这个 我买的教程的书里面有 我画过 哈哈
