汽车全面结构(在我没发完时请大家不要回复 要发很久)

l型发动机

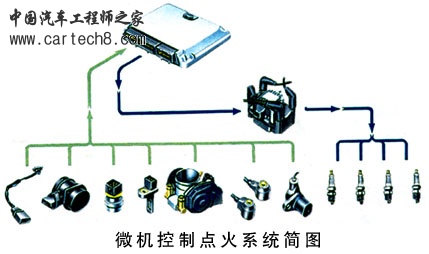

微机控制点火系统与上述两种点火系统相同，也以蓄电池和发电机为电源，借点火线圈将电源的低压电转变为高压电，再由分电器将高压电分配到各缸火花塞，并由微机控制系统根据各种传感器提供的反映发动机工况的信息，发出点火控制信号，控制点火时刻，点燃可燃混合气。它还可以取消分电器，由微机控制系统直接将高压电分配给各缸。微机控制点火系统是目前最新型的点火系统，已广泛应用于各种中、高级轿车中。

l型发动机

磁电机点火系统由磁电机本身直接产生高压电，不需另设低压电源。与传统蓄电池点火系统相比，磁电机点火系统在发动机中、高转速范围内，产生的高压电较高，工作可靠。但在发动机低转速时，产生的高压电较低，不利于发动机起动。因此磁电机点火系统多用于主要在高速、满负荷下工作的赛车发动机，以及某些不带蓄电池的摩托车发动机和大功率柴油机的起动发动机上。?

l型发动机

三、点火系统的基本要求?
点火系统应在发动机各种工况和使用条件下保证可靠而准确地点火。为此点火系统应满足以下基本要求：?
1.能产生足以击穿火花塞两电极间隙的电压
使火花塞两电极之间的间隙击穿并产生电火花所需要的电压，称为火花塞击穿电压。火花塞击穿电压的大小与电极之间的距离(火花塞间隙)、气缸内的压力和温度、电极的温度、发动机的工作状况等因素有关。试验表明，发动机正常运行时，火花塞的击穿电压为7～8kV，发动机冷起动时达19kV。为了使发动机在各种不同的工况下均能可靠地点火，要求火花塞击穿电压应在15～20kV。
2.电火花应具有足够的点火能量?
为了使混合气可靠点燃，火花塞产生的火花应具备一定的能量。发动机工作时，由于混合气压缩时的温度接近自燃温度，因此所需的火花能量较小(1～5mJ)，传统点火系统的火花能量(15～50mJ)，足以点燃混合气。但在起动、怠速以及突然加速时需要较高的点火能量。为保证可靠点火，一般应保证50～80mJ的点火能量，起动时应能产生大于100mJ的点火能量。
3. 点火时刻应与发动机的工作状况相适应?
首先发动机的点火时刻应满足发动机工作循环的要求；其次可燃混合气在气缸内从开始点火到完全燃烧需要一定的时间(千分之几秒)，所以要使发动机产生最大的功率，就不应在压缩行程终了(上止点)点火，而应适当地提前一个角度。这样当活塞到达上止点时，混合气已经接近充分燃烧，发动机才能发出最大功率。?
四、点火系统的特点?
汽车发动机的点火系统与汽车上其他电器设备一样，采用单线制连接，即电源的一个电极用导线与各用电设备相连，而电源的另一个电极则通过发动机机体、汽车车架和车身等金属构件与各用电设备相连，称为搭铁，其性质相当于一般电路中的接地。搭铁的电极可以是正极也可以是负极。因为热的金属表面比冷的金属表面容易发射电子，发动机工作时，火花塞的中心电极较侧电极温度高，因而电子容易从中心电极向侧电极发射，使火花塞间隙处离子化程度高，火花塞间隙容易被击穿，击穿电压可降低15％～20％。因此，无论整车电气系统采用正极搭铁还是负极搭铁，点火线圈的内部连接或外部接线，均应保证点火瞬间火花塞中心电极为负极，即火花塞电流应从火花塞的侧电极流向中心电极。

l型发动机

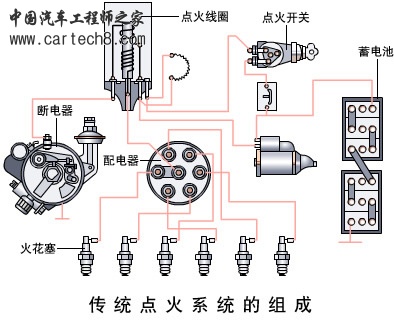

一、传统点火系统的组成
传统点火系统主要由电源(蓄电池和发电机)、点火开关、点火线圈、电容器、断电器、配电器、火花塞、阻尼电阻和高压导线等组成。?

l型发动机

火开关 用来控制仪表电路、点火系统初级电路以及起动机继电器电路的开与闭。点火线圈 相当于自耦变压器，用来将电源供给的12V、 24V或6V的低压直流电转变为15～20kV的高压直流电。
分电器 由断电器、配电器、电容器和点火提前调节装置等组成。它用来在发动机工作时接通与切断点火系统的初级电路，使点火线圈的次级绕组中产生高压电，并按发动机要求的点火时刻与点火顺序，将点火线圈产生的高压电分配到相应气缸的火花塞上。?
断电器 主要由断电器凸轮、断电器触点、断电器活动触点臂等组成。断电器凸轮由发动机凸轮轴驱动，并以同样的转速旋转，即发动机曲轴每转两周，断电器凸轮转一周。
配电器 由分电器盖和分火头组成。用来将点火线圈产生的高压电分配到各缸的火花塞。分电器盖上有一个中心电极和若干个旁电极，旁电极的数目与发动机的气缸数相等。分火头安装在分电器的凸轮轴上，与分电器轴一起旋转。发动机工作时，点火线圈次级绕组中产生的高压电，经分电器盖上的中心电极、分火头、旁电极、高压导线分送到各缸火花塞。?电容器安装在分电器壳上，与断电器触点并联，用来减小断电器触点断开瞬间，在触点处所产生的电火花，以免触点烧蚀，可延长触点的使用寿命。?
点火提前调节装置 由离心和真空两套点火提前调整装置组成，分别安装在断电器底板的下方和分电器的外壳上，用来在发动机工作时随发动机工况的变化自动调整点火提前角。?
火花塞 由中心电极和侧电极组成，安装在发动机的燃烧室中，用来将点火线圈产生的高压电引入燃烧室，点燃燃烧室内的可燃混合气。?
电源 提供点火系统工作时所需的能量，由蓄电池和发电机构成，其标称电压一般为12V。

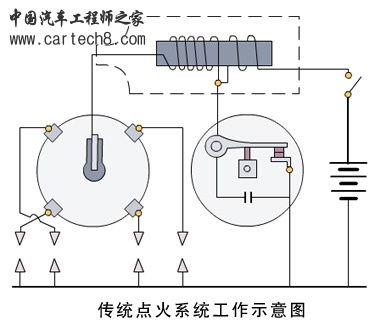

二、传统点火系统的工作原理

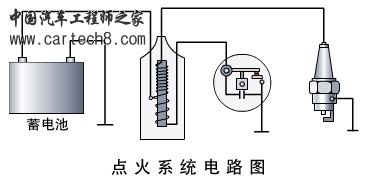

接通点火开关，发动机开始运转。发动机运转过程中，断电器凸轮不断旋转，使断电器触点不断地开、闭。当断电器触点闭合时，蓄电池的电流从蓄电池正极出发，经点火开关、点火线圈的初级绕组、断电器活动触点臂、触点、分电器壳体搭铁，流回蓄电池的负极。当断电器的触点被凸轮顶开时，初级电路被切断，点火线圈初级绕组中的电流迅速下降到零，线圈周围和铁心中的磁场也迅速衰减以至消失，因此在点火线圈的次级绕组中产生感应电压，称为次级电压，其中通过的电流称为次级电流，次级电流流过的电路称为次级电路。

l型发动机

触点断开后，初级电流下降的速率越高，铁心中的磁通变化率越大，次级绕组中产生的感应电压越高，越容易击穿火花塞间隙。当点火线圈铁心中的磁通发生变化时，不仅在次级绕组中产生高压电(互感电压)，同时也在初级绕组中产生自感电压和电流。在触点分开、初级电流下降的瞬间，自感电流的方向与原初级电流的方向相同，其电压高达300V。它将击穿触点间隙，在触点间产生强烈的电火花，这不仅使触点迅速氧化、烧蚀，影响断电器正常工作，同时使初级电流的变化率下降，次级绕组中感应的电压降低，火花塞间隙中的火花变弱，以致难以点燃混合气。 为了消除自感电压和电流的不利影响，在断电器触点之间并联有电容器C1。在触点分开瞬间，自感电流向电容器充电，可以减小触点之间的火花，加速初级电流和磁通的衰减，并提高了次级电压。

l型发动机

发动机工作时，点火时刻对发动机的工作和性能有很大的影响。混合气燃烧有一定的速度，即从火花塞跳火到气缸内的可燃混合气完全燃烧是需要一定时间的。虽然这段时间很短，不过千分之几秒，但是由于发动机的转速很高，在这样短的时间内曲轴却转过较大的角度。若恰好在活塞到达上止点时点火，混合气开始燃烧时，活塞已开始向下运动，使气缸容积增大，燃烧压力降低，发动机功率下降。因此，应提前点火，即在活塞到达压缩行程上止点之前火花塞跳火，使燃烧室内的气体压力在活塞到达压缩行程上止点后10°～12°时达到最大值。这样混合气燃烧时产生的热量，在作功行程中得到最有效的利用，可以提高发动机的功率。但是，若点火过早，则活塞还在向上止点移动时，气缸内压力已达到很大数值，这时气体压力作用的方向与活塞运动的方向相反，在示功图上出现了套环，此时，发动机有效功减小，发动机功率也将下降。从点火时刻起到活塞到达压缩上止点，这段时间内曲轴转过的角度称为点火提前角。能使发动机获得最佳动力性、经济性和最佳排放性能的点火提前角，称为最佳点火提前角。发动机工作时，最佳点火提前角不是固定值，它随很多因素而改变。影响点火提前角的主要因素是发动机的转速和混合气的燃烧速度。混合气的燃烧速度又与混合气的成分、发动机的结构及其他(燃烧室的形状、压缩比等)一些因素有关。
















节气门开度一定时，随着发动机转速升高，单位时间内曲轴转过的角度增大。如果混合气燃烧速度不变，则应适当增大点火提前角，否则燃烧会延续到作功行程，使发动机的动力性、经济性下降。所以，点火提前角应随发动机转速升高而增大。但是，当发动机转速达到一定值以后，由于燃烧室内的温度和压力提高，扰流增强，混合气燃烧速度加快，最佳点火提前角增大的幅度减慢，并非成线性关系。
当发动机转速一定时，随着负荷增加，节气门开度增大，单位时间内吸入气缸内的可燃混合气数量增加，压缩行程终了时燃烧室内的温度和压力增高。同时残余废气在气缸内混合气中所占的比例减少，混合气燃烧速度加快，点火提前角应适当减小。反之，发动机负荷减小时，点火提前角应当加大。
此外，最佳点火提前角还与所用汽油的抗爆性有关。使用辛烷值较高即抗爆性较好的汽油时，点火提前角应适当增大。因此，当发动机换用不同牌号的汽油时，点火提前角也必须作适当调整。为此，要求点火系统的结构还应在必要时能适当地进行点火提前角的手动调节，如有些车型的点火系统中配有辛烷值校正器，可以在进行手动调节时指示调节的角度。
触点断开后，初级电流下降的速率越高，铁心中的磁通变化率越大，次级绕组中产生的感应电压越高，越容易击穿火花塞间隙。当点火线圈铁心中的磁通发生变化时，不仅在次级绕组中产生高压电(互感电压)，同时也在初级绕组中产生自感电压和电流。在触点分开、初级电流下降的瞬间，自感电流的方向与原初级电流的方向相同，其电压高达300V。它将击穿触点间隙，在触点间产生强烈的电火花，这不仅使触点迅速氧化、烧蚀，影响断电器正常工作，同时使初级电流的变化率下降，次级绕组中感应的电压降低，火花塞间隙中的火花变弱，以致难以点燃混合气。 为了消除自感电压和电流的不利影响，在断电器触点之间并联有电容器C1。在触点分开瞬间，自感电流向电容器充电，可以减小触点之间的火花，加速初级电流和磁通的衰减，并提高了次级电压。?

l型发动机

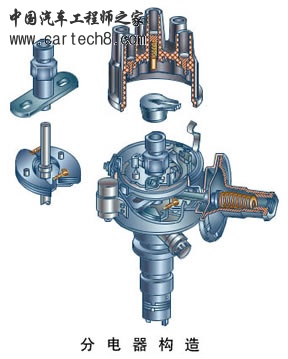

一、分电器?
分电器由断电器、配电器、电容器和点火提前调节装置等组成。
(图发不过来 分电器可以发过来)

l型发动机

1.断电器?
断电器的功用是周期地接通和切断点火线圈初级绕组的电路，使初级电流和点火线圈铁心中的磁通发生变化，以便在点火线圈的次级绕组中产生高压电。断电器是由一对钨质的触点和断电器凸轮组成的。断电器凸轮的凸棱数与发动机气缸数相等。凸轮轴通过离心点火提前调节器与分电器轴相连。分电器轴由发动机的曲轴通过配气凸轮轴上的齿轮驱动，其转速与配气凸轮轴的转速相等，为曲轴转速的一半（四冲程发动机）。

l型发动机

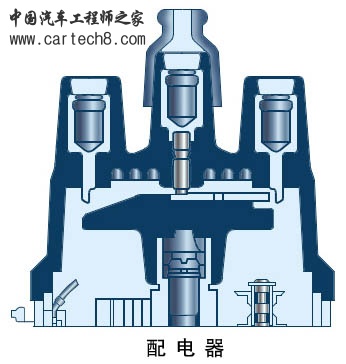

2.配电器?
配电器用来将点火线圈中产生的高压电，按发动机的工作次序轮流分配到各气缸的火花塞。它主要由胶木制成的分电器盖和分火头组成。分电器盖上有一个深凹的中央高压线插孔，以及数目与发动机气缸数相等的若干个深凹的分高压线插孔，各高压线插孔的内部都嵌有铜套。分火头套在凸轮轴顶端的延伸部分，此延伸部分为圆柱形，但其侧面铣切出一个平面，分火头内孔的形状与之符合，借此保证分火头与凸轮同步旋转，并使分火头与分电器盖上的旁电极保持正确的相对位置。?

l型发动机

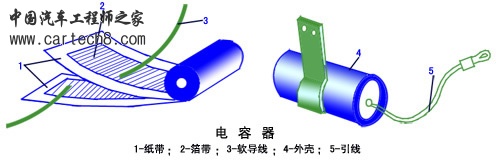

3.电容器?
电容器安装在分电器的壳体上，目前发动机点火系统所用的电容器一般均为纸质电容器。其极片为两条狭长的金属箔带，用两条同样狭长的很薄的绝缘纸与极片交错重叠，卷成圆筒形，在浸渍蜡绝缘介质后，装入圆筒形的金属外壳4中加以密封。一个极片与金属外壳在内部接触，另一极片与引出外壳的导线连接。电容器外壳固定在分电器外壳上搭铁，使电容器与断电器触点并联。?

l型发动机

4.点火提前调节装置
为了实现点火提前，必须在压缩行程接近终了，活塞到达上止点之前便使断电器触点分开。从触点分开到活塞到达上止点这段时间越长，曲轴转过的角度越大，即点火提前角越大。因此，调节断电器触点分开的时刻，即改变触点与断电器凸轮或断电器凸轮与分电器轴之间的相对位置，便可以调节点火提前角，调节点火提前角的方法有两种，一是保持触点不动，将断电器凸轮相对于分电器轴顺旋转方向转过一个角度 θ，凸轮提前将触点顶开，使点火提前。凸轮相对于轴转过的角度越大，点火提前角越大。另一种调节方法是凸轮不动(不改变凸轮与轴的相对位置)，使断电器触点相对于凸轮逆着旋转方向转过一个角度 θ，也可使点火提前。触点相对于凸轮转过的角度越大，点火提前角越大。

l型发动机

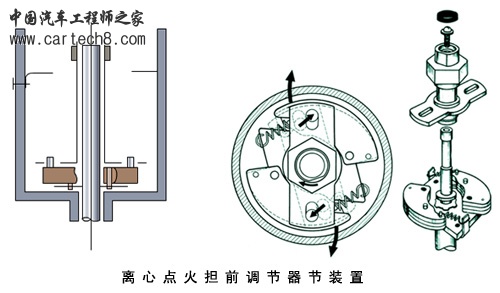

离心点火提前调节装置：发动机工作时，它利用改变断电器凸轮与分电器轴之间的相对位置的方法，在发动机转速变化时自动地调节点火提前角。?发动机工作时，当曲轴的转速达到200～400r/min(开始转速因车型而不同)后，重块的离心力克服弹簧拉力的作用向外甩开。此时，两重块上的销钉推动拨板连同凸轮，顺着旋转方向相对于分电器轴转过一个角度，将触点提前顶开，点火提前角加大。随发动机转速升高，点火提前角不断加大。

l型发动机

真空点火提前调节装置：在发动机工作时，它随着负荷(节气门开度)的变化，自动调节点火提前角，它是利用改变断电器触点与凸轮之间相位关系的方法进行调节的，在发动机负荷增大时自动地减小点火提前角。发动机小负荷运行时，节气门开度小，节气门后方的真空度大，并从小孔经真空连接管作用于调节装置的真空室，使膜片右方真空度增大，在大气压力的作用下，膜片克服弹簧张力向右拱曲，并带动拉杆向右移动。与此同时，断电器底板连同触点，相对于凸轮逆着旋转方向转过一个角度，使点火提前角加大。发动机转速一定时，节气门后方的真空度只取决于节气门的开度。节气门开度越小(负荷越小)，节气门后方的真空度越大，点火提前角也越大。








双膜片式真空点火提前调节装置：发动机怠速运转时，节气门几乎关闭，接主膜片室的吸气孔位于节气门的前方，真空度几乎为零，主膜片室内的压力接近大气压力，不起真空点火提前调节作用下。但此时节气门后方真空度高，并通过连接管作用于副膜片室，副膜片在真空度的作用下向右拱曲，并通过拉杆拉动断电器底板连同触点逆着凸轮旋转方向转过一个角度，使点火提前角加大。但是，当膜片轴(拉杆)移动到与主膜片体接触时，膜片的移动被限位。同时，副膜片室的真空度也将主膜片吸向副膜片室一侧，膜片轴被推回，点火提前角又被适当减小，使怠速时的点火提前角约为5°，保证发动机怠速时稳定运转。











发动机小负荷运转时，节气门开度小，接主膜片室的吸气孔处于节气门的后方，使主膜片室的真空度增大。于是在主膜片室和副膜片室真空度的共同作用下，拉动断电器底板及触点逆着凸轮旋转方向转过一个角度，使点火提前角增大。提前角的大小主要取决于节气门的开度，并由主、副膜片室中的限位块限位。


双真空室单膜片式真空点火提前调节装置。其前、后两个真空室分别用管道接至节气门上、下两侧的小孔上。怠速时，节气门处于实线位置，延迟真空室起作用，拉杆左移，使点火延迟；非怠速时，节气门开启，提前真空室起作用，拉杆右移，使点火提前。




点火提前角的手动调节装置也称辛烷值校正器。在换用不同品质的汽油时，为适应不同汽油的抗爆性能，常需调整点火时间，为此在分电器壳体上常装有辛烷值校正器。不同形式的分电器，其辛烷值校正器的结构也不同，但基本原理相同。逆着凸轮旋转方向转动分电器外壳时，点火提前角增大；反之，则点火提前角减小。壳体转动多少，一般可以从刻度板上看出。每转动一个刻度相当于曲轴转角2°。调整时，先旋松调整托架的固定螺钉，而后转动外壳，顺时针转动为推迟（转至“-”号），逆时针转动为提前（转至“+”号）。

l型发动机

二、点火线圈
点火线圈是将蓄电池或发电机输出的低压电转变为高压电的升压变压器，它由初级绕组、次级绕组和铁心等组成。按其磁路的形式，可分为开磁路点火线圈和闭磁路点火线圈两种。

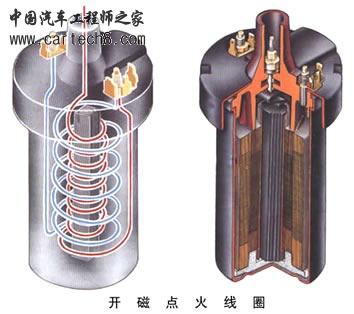

1.开磁路点火线圈?
开磁路点火线圈采用柱形铁心，初级绕组在铁心中产生的磁通，通过导磁钢套构成磁回路，而铁心的上部和下部的磁力线从空气中穿过，磁路的磁阻大，泄漏的磁通量多，转换效率低，一般只有60％左右。 根据低压接线柱数目的不同，分为两接线柱式和三接线柱式两种。三接线柱式点火线圈配有附加电阻，其低压接线柱分别标有“-”、“＋”和“＋开关”的标记，附加电阻接在“＋”和“＋开关”之间；两接线柱式点火线圈无附加电阻，只有标有“＋”、“-”标记的两个接线柱。 无论是三接线柱式还是两接线柱式的开磁路点火线圈，其内部结构是一样的。次级绕组用直径为0.06～0.10mm的漆包线在绝缘纸管上绕11 000～23 000匝；初级绕组则用0.5～1.0mm的漆包线绕240～370匝。
