catia中求助:装配体中零件的圆周阵列

[复制链接]


该用户从未签到

发表于 15-6-2008 21:47:23 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求,我们帮你找      招募汽车专业培训老师


求助:装配体中零件的圆周阵列
如何实现在装配体中的零件圆周阵列?

我比较过零件中特征阵列和装配体中零件阵列这两种情况,在相同复杂程度和相同外观时,前者的文件尺寸比后者大几十倍。因此零件的阵列具有很大的实用价值。可是我在装配中却找不到对零件进行圆周阵列的指令。


该用户从未签到

发表于 15-6-2008 21:47:29 | 显示全部楼层

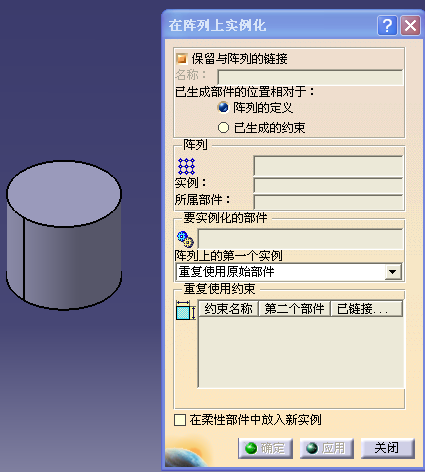

我在一个零件中先做个圆周阵列特征,再用reuse pattern在装配中实现了其它零件圆周阵列,但是由于有一个零件中的圆周阵列特征,使得最终得到的文件尺寸依然比较大。

在solidworks里却能方便地定义零件的圆周阵列。


该用户从未签到

发表于 17-6-2009 22:45:11 | 显示全部楼层
说的也是啊,还没注意到这个问题呢,呵呵

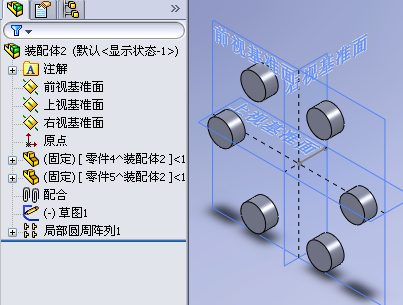

看比较图片了!!
另,在烤鸭装配里似乎都只是线性的阵列而没有圆周阵列呢,值得看下子
回复 支持 反对

使用道具 举报


  • TA的每日心情
    擦汗
    14-8-2017 08:31
  • 签到天数: 11 天

    [LV.3]偶尔看看II

    发表于 12-8-2017 12:01:19 | 显示全部楼层

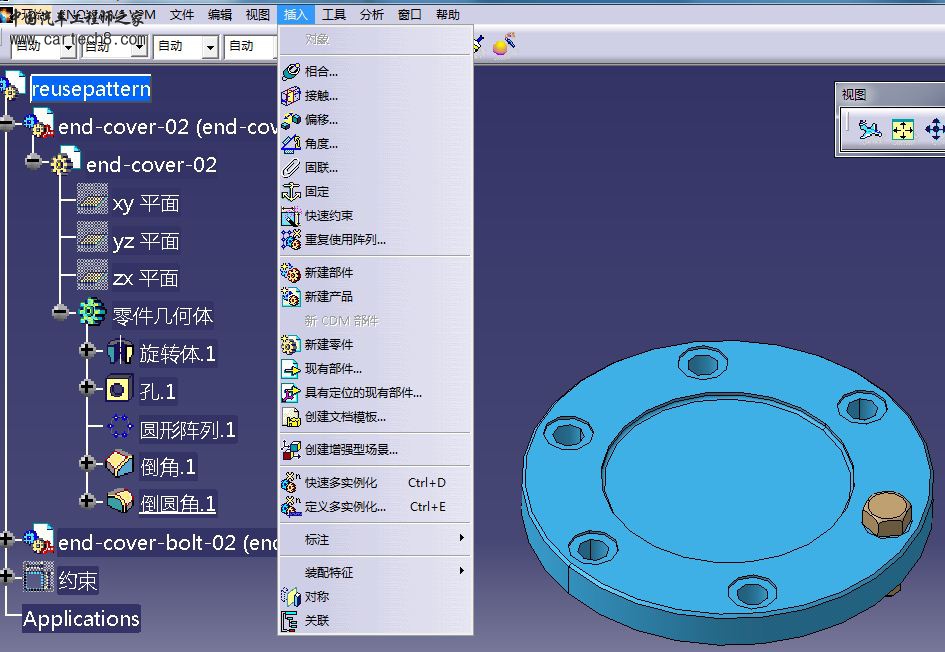

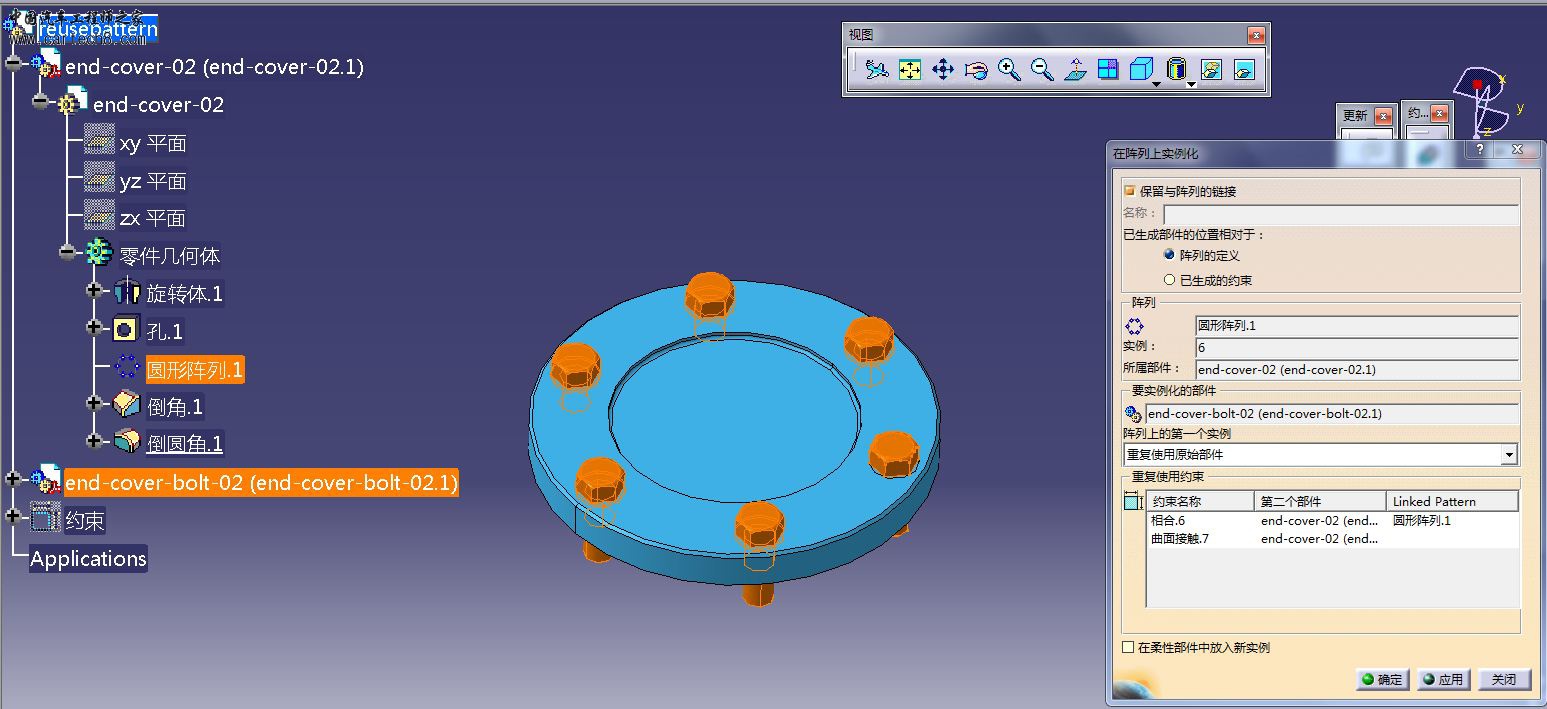

    如图,插入重复使用阵列,选择零件里面的圆孔作为阵列圆,螺栓作为要实例化的部件,点击确定
    回复 支持 反对

    使用道具 举报


  • TA的每日心情
    郁闷
    10-5-2018 15:18
  • 签到天数: 16 天

    [LV.4]偶尔看看III

    发表于 15-8-2017 15:12:33 | 显示全部楼层
    四楼给力  正解
    回复 支持 反对

    使用道具 举报


  • TA的每日心情
    开心
    30-8-2017 20:38
  • 签到天数: 6 天

    [LV.2]偶尔看看I

    发表于 31-8-2017 13:00:11 | 显示全部楼层
    ST433YF-6-3.5T
    回复 支持 反对

    使用道具 举报


  • TA的每日心情
    奋斗
    31-8-2017 14:33
  • 签到天数: 2 天

    [LV.1]初来乍到

    发表于 31-8-2017 14:35:43 | 显示全部楼层
    大神们,组件阵列后不见了(模型树上有,图形上看不见)。
    回复 支持 反对

    使用道具 举报


  • TA的每日心情
    奋斗
    31-8-2017 14:33
  • 签到天数: 2 天

    [LV.1]初来乍到

    发表于 31-8-2017 14:49:46 | 显示全部楼层
    lhz582 发表于 31-8-2017 14:35
    大神们,组件阵列后不见了(模型树上有,图形上看不见)。

    擦!重新打开后就看到了
    回复 支持 反对

    使用道具 举报
