UG无尺寸草图

luodayou5560

UG无尺寸草图
无尺寸草图是可以方便地建立，它的功能是强的。

1. 由一个计划启动。你的所有表达式必须在Expressions 对话框内预定义和建立。
2. 建立用这些表达式驱动的基准面与轴。它们应是你的部件外形。
3. 建立一草图，跟随建立的基准外形建立要求的形状。
4. 利用几何约束代替草图尺寸。选择线再选基准。利用Collinear约束。
5. 重复4, 直到草图充分约束。

对那些需要通过多次改变的模型这些技术是极有用的。

如图7所示，用两组(六个)平行基准面充分约束角钢截面草图。

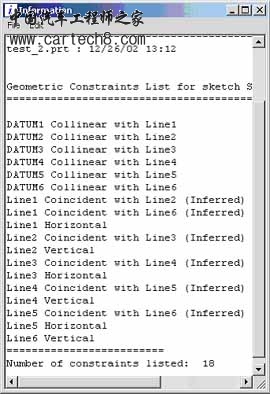

用基准面约束草图                                 约束信息

jiafly0115

刚学这
不懂

xiayexing

似乎要看懂都有点困难
