汽车悬挂系统之拖曳臂式半独立悬架(图)

狐精

如今，已有越来越多的A级以上轿车开始抛弃拖曳臂式后悬结构，转而使用操控性能更好、乘坐舒适性更高的多连杆或双叉臂式悬架。这是否意味着逐步落伍的拖曳臂式悬架已无用武之地了？我想答案并非如此。

　　在讲拖曳臂式悬架前，我们还是有必要来简单地回顾一下什么是悬架。所谓悬架就是指连接车身（车架）和车轮（车轴）的弹性构件，这个构件虽为弹性结构，但它的刚度足以保证汽车的行驶舒适性和稳定性。在汽车行驶过程中，悬架既能抵消减弱路面不平带来的生硬冲击，又能确保车身的横向和纵向稳定性，使车辆在悬架设计的自由行程内时刻都可以保持一个较大范围的动态可控姿态。因此，悬架是关系到车辆操控性和舒适性的重要组成部件之一。

　　按照常理，车辆的推出年代越近，那么它采用的相应技术就应该越先进，而与舒适性相关的部件也就会越高级。比如悬架，A级以上轿车往往受成本因素干扰较小，在厂商推出换代车型时会用各项指标优越的多连杆悬架结构来替代性能平平的拖曳臂式后悬，大众的帕萨特B6之于B5就是最好的例子。不过事与愿违的事还是时有发生，在A级轿车阵营里，仍然有部分新推出的车型还在坚持使用已逐步落伍的拖曳臂式后悬，比如丰田第十代花冠（现名：卡罗拉）、铃木SX4、大众新甲壳虫。不过说来也怪，在A级以下级别的车型里几乎都无一例外地在后悬采用拖曳臂式结构，比如大众波罗、本田飞度、日产颐达、铃木雨燕等。这难道是一种巧合？

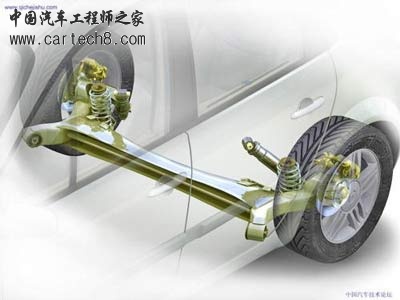

雷诺Scenic车型的后悬结构，在狭窄的空间布局中采用了斜置减震器


　　介于独立式和非独立式悬架之间的拖曳臂式悬架优缺点都很突出

　　纵臂扭转梁式半独立悬架，纵向拖曳臂式半独立悬架，H型纵向摆臂式悬架……这些都是不同的汽车厂商对拖曳臂式悬架的称谓。尽管它们各自都有不同的名字，但它们的结构和性能几乎都大致相似。
拖曳臂式悬架是专为后轮而设计的悬架结构，它的构成非常简单——以粗状的上下摆动式拖臂实现车轮与车身或车架的硬性连接，然后以液压减震器和螺旋弹簧充当软性连接，起到吸震和支撑车身的作用，圆柱形或方形横梁则连接左右车轮。从拖曳臂悬架的构造来看，由于左右纵摆臂被横梁连接，因此悬架结构依旧还保持着整体桥式的特性，这也就使纵向拖臂所连接的车轮在动态运动中外倾角不会发生变化，由此会使前轮出现转向不足，所以拖曳臂后悬无法为车身的精确操控提供良好的保障。不过可喜的是，连接左右纵臂的横梁在连接处为可转动式，在一定程度上可让左右车轮在小范围的空间内自由跳动而不干扰到另一侧车轮。

　　说到此，我们需要借助拖曳臂悬架的作动原理来看看它为什么性能如此平平。在前面我们已经说到，拖曳臂悬架左右纵臂被一根横梁相连，因此它在某些特性上与整体桥式悬架有相似之处。打个比方，假设一辆装备拖曳臂后悬的紧凑型轿车经过短波路面，由于左右后轮有横梁相连，所以左右两侧车轮都会同时随起伏不平的路面抖动，尽管液压减震器和螺旋弹簧能吸收掉部分震动，但由于后悬的整体性，剩余的无法过滤掉的震动还是不可避免地会传入车厢，因此乘坐者会感到一定的不适，这种不适说得直白点就是比较颠。如果此时后轮装备的是多连杆悬架，左右后轮就可以分别随着各自的连接杆进行上下运动，不会因为中间的横梁而互相干扰，那么舒适性也将大大提高。

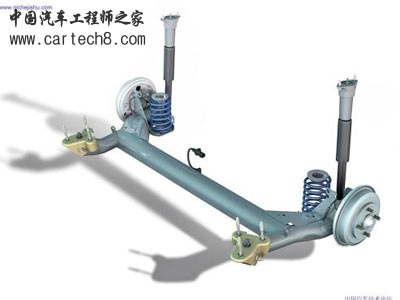

实际上拖曳臂悬架属于整体式的一种，因为左右仍属硬性连接

　　舒适性如此，在操控性上你更是别指望拖曳臂会带给你莫大的惊喜。在动态运动尤其是高速转向中，车身随惯性会产生一定的侧倾，前面我们提到由于纵向拖臂所连接的车轮在转向中不会发生外倾角变化，由此会造成前轮的转向不足，所以拖曳臂悬架给人的感觉是极端操控状态下可控性较差，后轮反映较迟钝。其实这也与左右纵臂（车轮）被横梁连接有关，因为转向时车身会侧倾，而弯道内侧车轮会在减震器和弹簧的伸展下尽量保持与地面的接触，左右车轮受力不均会影响到动态操控性。有两种方案倒是可以解决这一问题，一种是更换更为先进的多连杆悬架，另一种则是导入后轮随动转向功能。

　　虽然拖曳臂的缺点和物理缺憾明显，但矛盾的焦点是它也存在同样突出的优点：占用车身空间小，不会让车身在运动中发生外倾角变化，减震器不会发生应力弯曲加剧轮胎磨损。
成本低廉、结构简单的拖曳臂式悬架在组成结构上还有许多讲究之处

　　尽管拖曳臂式悬架的结构非常简单，构成部件也非常少，但是它却可以分为半拖曳臂式和全拖曳臂式两种类型。

　　所谓半拖曳臂式，就是指拖臂平行或适当倾斜于车身，拖臂的前端连接车身或车架，后端连接车轮或车轴，拖臂可以随减震器和螺旋弹簧实现上下摆动。通常半拖曳臂式悬架结构相对简单，制造成本低，在国内常见的微型车或紧凑型轿车如奥托、夏利、波罗以及飞度上都可以见到。而全拖曳臂式，就是指拖臂安装于车轴上方，连接臂由后向前延伸，通常从拖臂连接端到车轮端会有一个类似于V型的结构出现，这样的结构我们称之为全拖曳臂式。这种悬架结构相对来说较半拖曳臂式要复杂，性能好于半拖式，通常在法系车如标致、雪铁龙上较常见。富康的拖曳臂式后悬就是典型的全拖臂式结构，不过随着半拖曳臂式悬架结构的改善，全拖曳臂式已经非常少见了。

　　其实在拖曳臂式悬架的构造中还有许多讲究，例如液压减震器和螺旋弹簧的组合方式就有一体式和分离式。减震器和弹簧一体式的好处在于节省空间，增加舒适性，在这种结构中螺旋弹簧通常阻尼系数比较小，讲究乘坐舒适感，自然这种结构的承载能力也非常有限。减震器和弹簧分离式是通过增加弹簧阻尼弥补一体式承载能力不足的缺憾，不过这样一来乘坐舒适性又受到了影响，并且减震器和弹簧分开安装又比较浪费空间，所以这种结构通常只在MPV或小型厢式车上较为常见。

　　除了液压减震器和螺旋弹簧的组合方式有讲究外，在拖曳臂悬架的设计过程中，对连接左右拖臂的横梁也非常有讲究，因为横梁安装位置的不同会导致车辆的行驶性能有非常大的变化。如果横梁安装位置过于靠近拖臂和车身的连接点，那么车辆的舒适性就会非常好，但操控性会随之下降，因为这种结构会导致车身侧倾；如果横梁安装位置过于靠近车轮中心轴位置，车辆的行驶舒适性和操控性都不会有多好，但通过性和承载性更好，因为这样一来其性能就接近于整体桥式结构了。

　　市场的反馈和中庸的性能使快要落伍的拖曳臂式悬架仍然可以发挥余热

　　在八十年代的日本，中高级轿车的后悬是非常忌讳采用拖曳臂式结构的。因为日本的汽车在同欧美同类产品竞争时，始终在品牌和技术上受制于人，所以这迫使日本汽车厂商采用更高端和更先进的技术赶超欧美，于是大批采用前后独立悬架的日本造汽车涌入欧美市场，并且逐渐成为一种市场潮流。不过欧美的大部分厂商依旧顽固地坚持使用拖曳臂式后悬结构，并不断对这种古板的悬架结构进行改进，最终旧结构夺回了新技术抢占走的市场。

　　在欧系车中，雪铁龙算是拖曳臂式后悬架的一个忠实拥趸。九十年代初推向市场的ZX后悬就采用拖曳臂式，九十年代末Xsara车型取代了ZX，后悬依旧是拖曳臂式，而到了二十一世纪C4取代Xsara时，后悬架仍然不折不扣地还在使用拖曳臂式。真的是雪铁龙止步不前？但它在WRC上用Xsara和C4取得的优异战绩却能否定你的这一看法。实际上在雪铁龙看家本领——后轮随动转向技术的辅助下，拖曳臂悬架的潜力是可以随意挖掘的。拖曳臂悬架也正是经受住了这样的考验，方才走到了今天。
