车身覆盖件检具-三维图

四轮车 · 发表于 11-1-2007 22:15:01

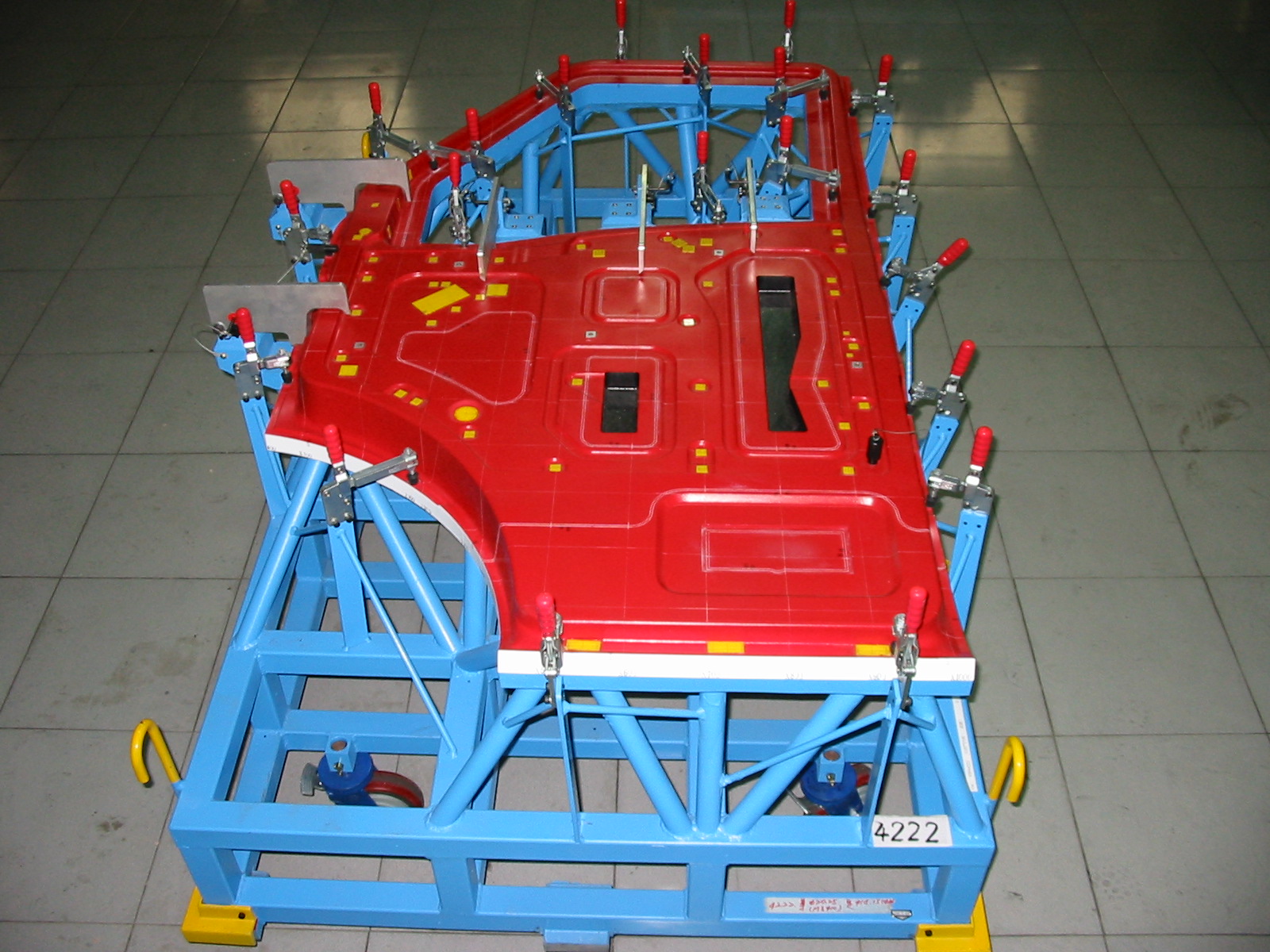

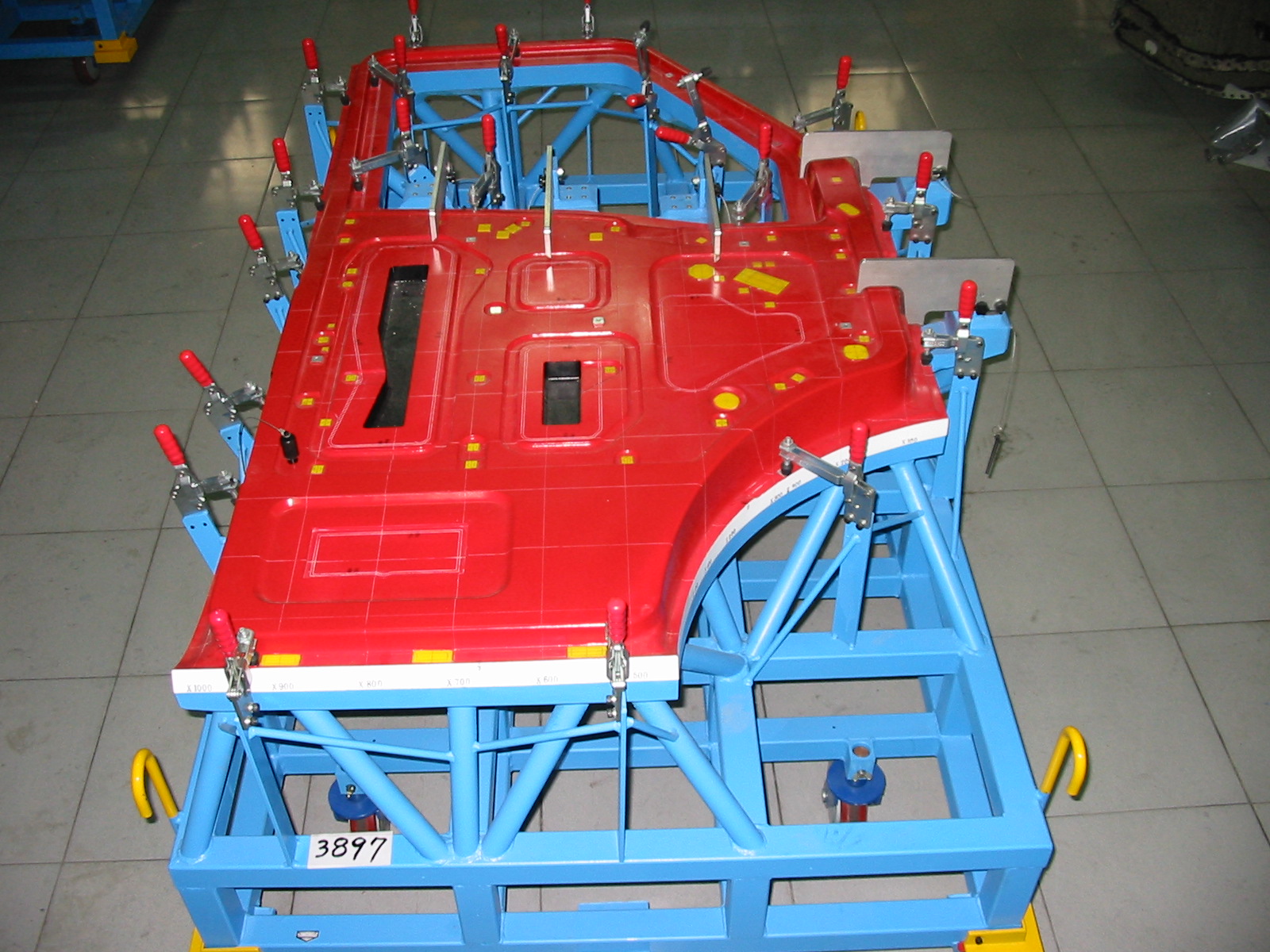

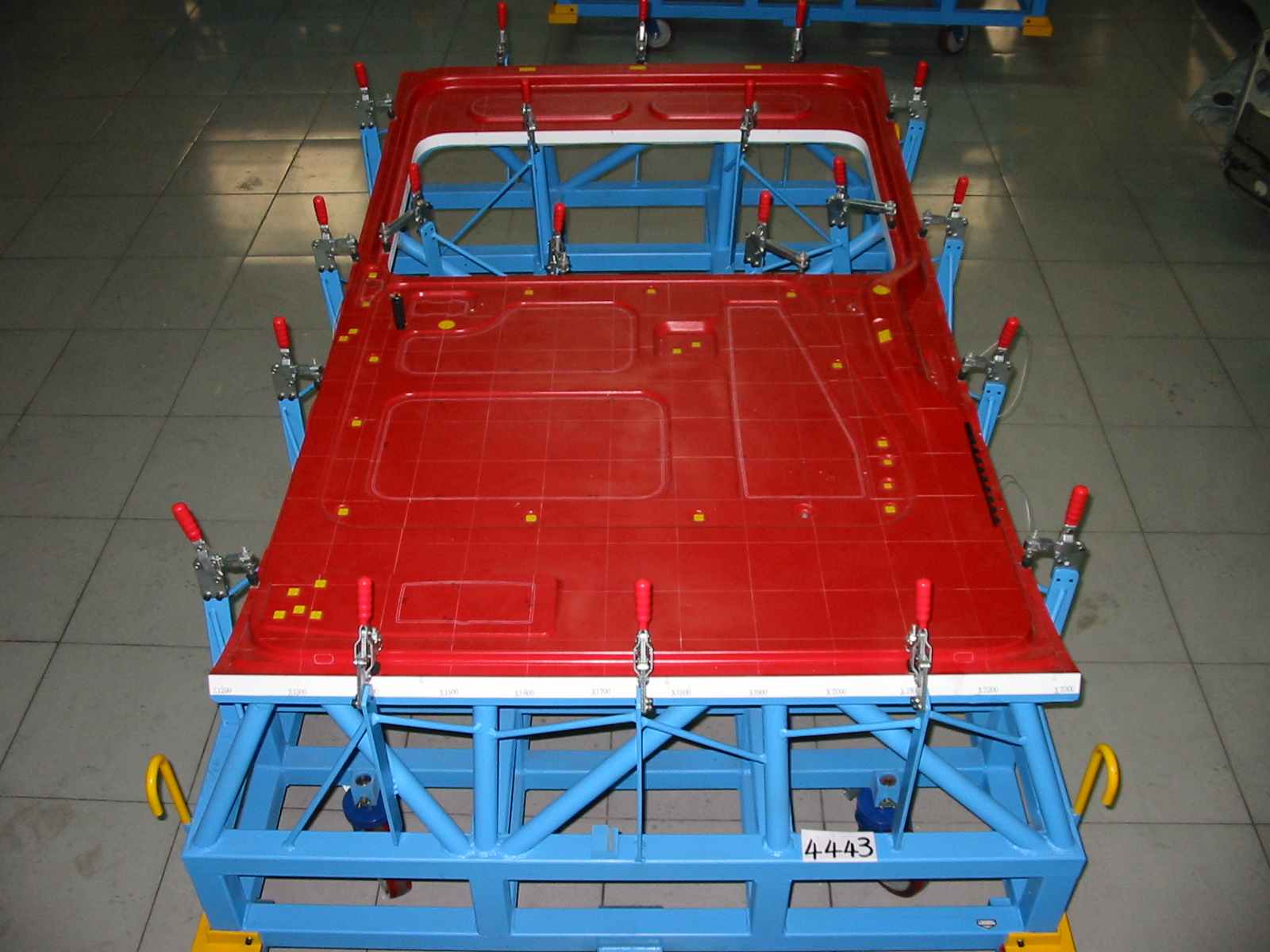

车身覆盖件检具-三维图

117334059 · 发表于 17-1-2007 09:35:45

请问兄台是从事检具设计的么?可否交流一下经验?

117334059 · 发表于 23-1-2007 16:08:44

:) 我曾从事于汽车各种检具的设计制作，希望能和兄台交流一下！不胜感激！

aiqinhailan · 发表于 4-9-2007 19:23:45

这应该是冲压件检具

huangmingfei · 发表于 13-9-2007 19:14:19

车身覆盖件都要做检具吗？

新手8888 · 发表于 9-10-2007 21:31:16

:L 如果能有简短的文字说明就更好了，否则，外行就是看热闹哦

vangel · 发表于 26-12-2007 22:18:13

很好希望能和兄台交流一下！加我qq；5942096

zousp · 发表于 7-1-2008 16:11:18

不错不错，总听说冲压件检具，还是第一次看到这么清晰的照片，谢谢了

aaron1331 · 发表于 6-4-2008 13:49:53

11楼说得不错阿，我这个外行人就看不明白。但是又好像需要。
能配合说明一下吗？

q741852963 · 发表于 9-4-2008 23:02:57

如何判断符合要求

wangqiuzeng · 发表于 18-9-2008 17:23:53

首先感谢楼主配发的照片，小弟刚到一家汽车厂冲压车间工作，正好要用到类似的检具，还望兄台能说得详细些，比如板件如何定位，质量如何判定等。再次感谢！！！

qcxyyanjing · 发表于 19-9-2008 02:20:36

图上的零件是驾驶室的车门或者侧围外板什么的吗？可以具体说明下零件的名称、尺寸大小、用料。还有件上花的网格线具体的作用·

jinbaoming · 发表于 20-10-2008 12:43:50

侧围的吧。。

gexuantao · 发表于 30-10-2008 21:33:07

1、网格线应该是类似于车身上的百格线，做参考用的，按100mm
2、应该是车门的检具
3、检具的定位，一是定位孔，如图中黑色的销子（不过一般都是两个的，这里只见一个）；二是造型面来控制，如图中那些铝做的卡板，都是型面偏置来的；三就是边界了；

刚毕业是在现场看的，不一定对，参考

戎华龙 · 发表于 13-12-2008 15:18:23

检具位置是怎么做的比如数控加工还有检具要做的这么牢固吗
